¿Qué es un extractor de audio HDMI y cómo funciona?

Yo utilizo un extractor de audio HDMI para conectar mi Xbox, Chromecast y reproductor Blu Ray a mi televisor y barra de sonido. Aquí puedes encontrar un artículo detallado que explica qué es y cómo funciona.

Un extractor de audio HDMI es un dispositivo que divide la señal de audio y vídeo de una fuente HDMI. Permite enviar la señal de audio a una fuente analógica estéreo de 2 canales o a una fuente de audio digital mediante una toma óptica S/PDIF compatible con sonido envolvente digital Dolby 7.1 y enviar una señal de vídeo HDMI.

Este artículo tratará sobre qué es el HDMI para que podamos entender con precisión qué es un extractor de audio HDMI y cómo funciona.

Profundizaremos en su funcionamiento y veremos qué factores externos e internos pueden afectar a la calidad de sus señales de vídeo y audio. Examinaremos sus especificaciones y características, lo que nos permitirá comprender qué opciones tenemos en cuanto al encaminamiento de señales de audio a distintos sistemas de audio (analógicos y digitales) y qué calidad de audio podemos esperar.

A continuación, veremos en qué consiste un buen extractor de audio HDMI y, por último, repasaremos los mejores extractores de audio disponibles en la actualidad.

Qué es HDMI

Como afiliado, puedo cobrar una parte de las ventas u otra compensación de los enlaces de esta página.

HDMI significa Interfaz Multimedia de Alta Definición. Es probablemente la interfaz de señal de alta definición más utilizada para transmitir vídeo y audio de alta definición a través de un solo cable.

Transfiere como datos de vídeo sin comprimir y datos de audio digital comprimido o sin comprimir. Ha sustituido a los cables analógicos, que solían requerir cables de audio y vídeo separados, como los cables VGA y de toma de audio.

HDMI utiliza las normas 861 de la Asociación de Electrónica de Consumo/Alianza de Industrias Electrónicas (EIA/CEA-861). Estas normas implementan y definen los formatos de vídeo, el transporte de audio LPCM comprimido y sin comprimir, y también implementan EDID

EDID (Extended Display Identification Data) es el estándar de la industria AV para tu pantalla de salida, tu pantalla, televisor o proyector. Se comunica automáticamente con tu dispositivo fuente AV (por ejemplo, tu Amazon Fire TV Stick o reproductor de DVD). Así que, como puedes ver, esto es crucial en la implementación de HDMI.

HDMI se utiliza tanto en el sector AV comercial como, sin duda, en el mercado del entretenimiento doméstico. HDMI se utiliza para conectar televisores digitales, reproductores de DVD, reproductores Blu Ray, Xbox, Play Station, Apple TV y otros a otras fuentes AV.

Cada vez más dispositivos audiovisuales utilizan HDMI como fuente estándar de transmisión. HDMI aparece incluso en PCs, MACs, Portátiles, sistemas de infoentretenimiento de coches, y muchos más.

¿Qué es un extractor HDMI?

Ahora que sabemos qué es HDMI y que lo utilizamos para que los componentes AV envíen señales de audio y vídeo a través de un cable, veamos qué es un extractor HDMI.

Un extractor de audio HDMI es un dispositivo que se utiliza en tu configuración AV y que divide la señal HDMI, que contiene señales de vídeo y de audio.

Te permite, a través de tomas de audio analógicas o una toma digital S/PDIF, separar y dirigir la señal de audio a una nueva fuente analógica o digital, permitiéndote reproducir esa señal de audio en un dispositivo independiente.

En términos sencillos, puedes dividir el audio HDMI y enviarlo a otro dispositivo, y ese dispositivo reproduce el audio. Esto es genial y se utiliza para integrar tu sistema digital de cine en casa con tu sistema analógico de audio doméstico.

También puede enviar audio digital a través de un puerto óptico S/PDIF a tu sistema de audio digital doméstico si el extractor HDMI lo permite.

¿Cómo funciona un extractor HDMI?

Un extractor de audio HDMI funciona convirtiendo la señal HDMI entrante en señales de vídeo y audio separadas. La señal de vídeo de salida seguirá siendo una señal HDMI digital, mientras que el audio se convertirá en una señal de audio estéreo de 2 canales y en una señal de audio digital, dependiendo de si el extractor de audio tiene esta capacidad.

Los extractores de audio HDMI también tienen la capacidad de extraer sonido envolvente digital Dolby 5.1/7.1, que se envía a través de la toma óptica. Normalmente puedes seleccionar qué señal de audio quieres utilizar mediante un conmutador de modo.

Señal estéreo de 2 canales

Se extrae una señal de audio estéreo de 2 canales del cable HDMI entrante y se introduce a través de la toma de salida de audio analógica y de la toma óptica S/PDIF.

Esto significa que puedes enviar una señal de audio estéreo analógica o una señal de audio estéreo digital a un sistema de audio analógico o a un sistema de audio digital, maximizando la capacidad.

Sonido envolvente

Dependiendo de tu extractor de audio, la señal de sonido envolvente de 5.1 o 7.1 canales se extrae de tu cable HDMI y se introduce a través de la toma óptica S/PDIF. Esta señal es mejor cuando se utiliza junto con sistemas de audio modernos que permiten sonido envolvente digital Dolby.

Una cosa a tener en cuenta es que la señal de audio que coincide con el modo de audio también se envía a través del puerto de salida HDMI. Esto significa que el sonido envolvente avanzado y el audio sin comprimir no se pueden enviar a través del puerto de salida HDMI.

Por tanto, lo mejor sería que no utilizaras el extractor de audio para enviar audio HDMI a un sistema de sonido envolvente para obtener la mejor calidad de sonido.

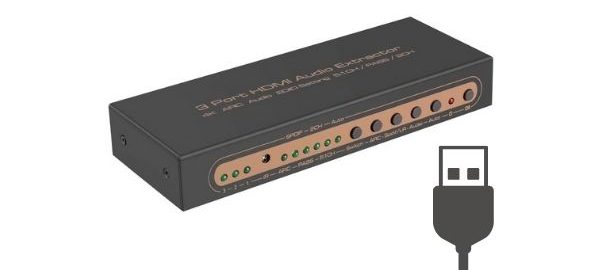

¿Cómo utilizarías un extractor de audio HDMI?

Vamos a ver un ejemplo real que explica la aplicación de un extractor de audio HDMI.

Supongamos que tienes a mano estos sistemas audiovisuales

• Extractor de audio HDMI con capacidad de sonido envolvente Dolby 5.1 o 7.1
• Fire TV Stick de Amazon
• Un televisor que no sea un televisor inteligente que tenga una entrada para el cable HDMI
• Un sistema de sonido envolvente digital Dolby 5.1 o 7.1 que tenga una entrada óptica
• Un equipo Hi-Fi antiguo que tenga una entrada analógica estéreo

En teoría, lo que nos gustaría es poder transmitir contenido a través del Fire TV Stick de Amazon y hacer que el audio se reproduzca a través de nuestro sistema de sonido envolvente 5.1 o 7.1 cuando transmitamos películas. Luego, que el audio se reproduzca a través de nuestro sistema de sonido vintage cuando transmitamos Spotify. Así es como lo haríamos.

Conectarías tu Fire TV Stick de Amazon a la entrada del extractor de audio HDMI. Lo que ocurriría aquí es que el extractor de audio tomaría la señal del Fire TV Stick y la dividiría en una señal de vídeo digital y luego en una señal analógica estéreo, y en una señal óptica digital.

Supón que tu extractor de audio tuviera un conmutador de modo para sonido envolvente Dolby 5.1 o 7.1 adicional (que en este ejemplo sí lo tiene). En ese caso, podríamos cambiar de modo reproduciendo la señal de sonido envolvente digital a través de la toma óptica o la señal estéreo analógica a través de las tomas RCA.

Entonces enviarías la salida HDMI a tu televisor, la señal de la clavija estéreo a tu sistema Hi-Fi antiguo y, a continuación, la señal de la clavija óptica a tu sistema de sonido envolvente 5.1 o 7.1.

Todo lo que tendrías que hacer entonces es cambiar entre la señal estéreo cuando escuches música y la señal de sonido envolvente digital para las películas mediante el conmutador de modo. Y ya está.

¿Afectan los cables HDMI a la calidad de la señal de un extractor de audio HDMI?

Si un cable HDMI cumple las especificaciones y funciona correctamente, no hay necesidad de gastar dinero extra en algo extravagante. Esto se debe a que una transmisión digital no es tan susceptible a las interferencias como una conexión analógica. Por tanto, o funciona o no funciona.

Esto tampoco significa que sea una gran idea comprar el cable HDMI más barato. Los cables HDMI que utilizan los materiales de construcción correctos pueden marcar una gran diferencia en cuanto al alto rendimiento.

Cableado de cobre

Esto no significa que tengas que buscar cables HDMI fabricados con materiales costosos. Los cables HDMI que utilizan acero no son muy buenos conductores, por lo que debes evitarlos si es posible. Los cables de acero recubierto de cobre tampoco son tan buenos. Lo que tienes que hacer es conseguir un cable que tenga cobre puro en su interior.

La buena noticia es que los cables de cobre son relativamente baratos y no necesitas conseguir ningún material más elegante que éste, por ejemplo, cobre plateado.

Calibre del cable

Ahora ya sabemos que hay que conseguir cableado de cobre puro para un cable HDMI. Lo siguiente más importante es el grosor del alambre interior. El grosor del cable se mide en calibres, y un calibre bajo significará un cable más grueso, mientras que un calibre más alto significará un cable más fino.

Si quieres que tu calidad de audio y vídeo sea prístina, una regla general es que la longitud de tu cable HDMI no debe superar 1,5 metros con un alambre fino de calibre 32.

Sin embargo, si aumentas el grosor del cable, puedes aumentar con seguridad la distancia en consecuencia. Esto puede llevarte hasta un cable de 8 m, que debe tener un alambre de calibre 24.

Conectores

Los conectores del extremo del cable, si es posible, deben estar chapados en oro, si puedes encontrarlo. No se trata del conector externo, sino de las patillas situadas dentro del conector. Sin embargo, las patillas chapadas en oro darán longevidad a tus cables y no necesariamente aumentarán su rendimiento.

¿Afecta un extractor de audio HDMI a la calidad de la señal de audio y vídeo?

Los factores que afectarían a la calidad de audio y vídeo serían los propios cables HDMI que se utilicen (como ya hemos comentado). Sin embargo, si están hechos de hilo de cobre y tienen la longitud correcta, no supondrán un problema.

Frecuencias de muestreo

El siguiente factor a tener en cuenta es la frecuencia de muestreo. La frecuencia de muestreo se mide en kilohercios (kHz) y es la frecuencia con la que se recibe una señal analógica. Una frecuencia de muestreo más alta significa una mejor emulación de una señal analógica.

HDMI permite hasta 8 canales de audio sin comprimir a 16 bits, 20 bits y 24 bits, con frecuencias de muestreo de 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz, 176,4 kHz y 192 kHz.

Por tanto, lo único que hay que tener en cuenta es la frecuencia de muestreo de tu extractor de audio HDMI. Si tu extractor de audio tiene una frecuencia de muestreo baja, el audio no será de la máxima calidad; sin embargo, la nota en la calidad del sonido es insignificante para el oído humano. Otra cosa a tener en cuenta es que toda la configuración de tu sistema AV sólo funcionará tan bien como el dispositivo con las especificaciones más bajas.

Esto significa que si tienes un dispositivo en tu sistema AV que envía una señal de 48KHz y todos los demás dispositivos funcionan a 192KHz, todo el sistema funcionará sólo a 48KHz.

Versiones HDMI

La versión HDMI actual es la 2.1, y desde el inicio de HDMI, hemos tenido frecuencias de muestreo de hasta 192KHz. Las versiones HDMI que vienen con un extractor de audio deberían estar equipadas con HDMI 2.0, lo que significa que manejar frecuencias de muestreo para sonido envolvente digital Dolby 7.1 no debería ser un problema.

Sin embargo, recuerda que un extractor de audio también envía una señal de vídeo HDMI. Dependiendo de la versión HDMI que tenga tu extractor de audio, esto podría afectar en cierta medida a la calidad del vídeo. Aquí tienes un gráfico de las versiones HDMI y cómo han cambiado en cuanto a la calidad de vídeo por versión.

Versión HDMI1.0 1.1 1.21.31.42.0 2.0b2.1

Ancho de banda (Gbps)	4.95	10.2	10.2	18	48
Profundidad de color	24	48	48	48	48
Resolución Mx	1920×1200 60p	2560×1440 60p	3840×2160 30p	3840×2160 60p	7680×4320 60p, 3840×2160 120p

¿Cómo es un buen extractor HDMI?

Ahora ya sabemos qué es un extractor de audio HDMI, cómo funciona y qué funciones y características tiene. Con esta información, podemos decir que un buen extractor de audio HDMI tiene las versiones HDMI 2.0 o 2.1, y un extractor de audio tiene tanto una toma analógica estéreo como una toma óptica S/PDIF.

Entonces debería ser capaz de soportar sonido envolvente digital Dolby 5.1 o sonido envolvente digital Dolby 7.1. Otra faceta que podría hacer que un extractor de audio fuera excelente es que tuviera muchas tomas de entrada HDMI. Esto significa que podrías conectar y manejar varios dispositivos simultáneamente.

Estos son los principales factores que conformarían un extractor de audio HDMI de gama alta; sin embargo, existen extractores de audio con menos características y que siguen siendo de primera calidad. Por suerte, aquí tengo una lista de los 5 mejores extractores de audio HDMI.

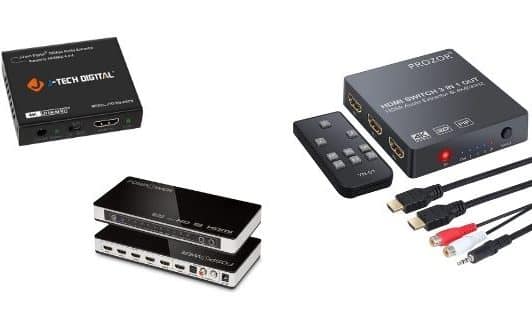

Los 5 mejores extractores de audio HDMI

Interruptor de alimentación iArk

El conmutador de alimentación IArk permite conectar hasta 3 dispositivos fuente HDMI (como PC, PS4, Xbox, reproductor Blu-ray, decodificador por cable, DVR, Chromecast, Fire TV, Apple TV) a un puerto HDMI de tu televisor de alta definición, monitor o proyector. Este extractor de audio tiene una salida óptica S/PDIF que admite hasta 5.1 Dolby Digital y DTS y tiene una salida analógica RCA.

Este dispositivo admite una función de conmutación automática que también se puede desactivar, e incluye un mando a distancia por infrarrojos para la conmutación manual

El puerto de entrada HDMI admite cables HDMI estándar AWG26 de hasta 33 pies, y la salida HDMI admite hasta 50 pies.

Extractor de audio HDMI J-Tech Digital 4K 60HZ

El J-Tech Digital tiene una salida analógica estéreo de 2 canales o una salida de Audio multicanal (S/PDIF). Una cosa a tener en cuenta es que la unidad sólo pasará formatos de audio Dolby Digital y no descodificará estos formatos para la salida analógica.

Si utilizas la salida analógica, asegúrate de que tu fuente está configurada en audio PCM. Admite 4K Ultra HD con HDMI 2.0, así como HDMI 2.0b (18 Gbps) HDCP 2.2 y DVI. Admite sonido envolvente digital Dolby 5.1 y tiene una frecuencia de muestreo de hasta 192 kHz.

Ver HD Uhd 3×1 A

La salida de audio óptica S/PDIF Toslink de View HD admite ARC y formatos de audio HDMI entrantes hasta Dolby Digital 5.1 y Dolby Digital Plus, y la salida de audio analógica RCA admite el formato de audio PCM / LPCM estéreo entrante de 2 canales.

Incorpora una función de cambio automático de entrada que se puede activar o desactivar, así como un modo de compatibilidad integrado para admitir versiones anteriores de pantallas 4K.

Tiene tres ajustes EDID de audio y utiliza ajustes de 2 canales para la salida de auriculares estéreo de 3,5 mm. Además, tiene una configuración Dolby digital 5.1 para la salida de audio óptica.

Conmutador Prozor 3×1

El Prozor no es sólo un Conmutador HDMI 3×1 con función PIP, sino también un extractor de audio HDMI. Lleva un cable de 3,5 mm a RCA y tiene tres modos de salida de audio.

El conmutador es un convertidor de 3 entradas HDMI a 1 salida Toslink óptica de pantalla HDMI, que admite sonido envolvente digital Dolby 5.1 o salida de audio estéreo. También admite la función de conmutación automática, manual o remota.

Es compatible con HDMI versión 1.4, que tiene una resolución de hasta 4K 30hz. Está fabricado en plástico ABS de alta calidad y cuenta con conectores chapados en oro de 24 quilates para reducir la pérdida de señal.

Tiene un amplio rango de compatibilidad y es apto para varias fuentes HDMI como Roku o Chromecast, Amazon Fire TV, PS3/4, Apple TV, Xbox, PC, etc.

Conclusión

Concluimos que un extractor de audio HDMI es un dispositivo imprescindible si necesitas una forma de separar las señales de audio y vídeo en tu sistema de entretenimiento doméstico para dirigirlas a dispositivos AV independientes.

Puede ayudarte a salvar la distancia entre tu sistema de vídeo doméstico y tu sistema de audio doméstico, extrayendo la señal de audio de un cable HDMI y enviándola a través de una toma analógica estéreo de 2 canales o una toma óptica que puede soportar hasta sonido envolvente digital Dolby 7.1.

Dependiendo de tus necesidades, puedes configurar cualquier sistema AV y dirigir las señales de vídeo y audio a cualquier dispositivo que desees, creando un sistema de entretenimiento doméstico en el que estarás embebido.

Hay muchas formas de utilizar un extractor de audio. Puedes configurar, conectar y enlazar todos tus dispositivos de entretenimiento doméstico (como tu Xbox, PS4, reproductor de Blu Ray, reproductor de DVD, Chromecast, Amazon Fire Tv Stick, Apple TV) y todo lo demás.

Hemos analizado y aprendido todas las funciones, detalles y características que hay que saber sobre un extractor de audio HDMI sin dejar piedra sin remover, con la esperanza de ayudarte a entenderlo mejor y a decidir si necesitas uno para tu sistema de entretenimiento doméstico o no.
