Con la tecnología actual, los altavoces tienen varios terminales. Esto te permite enviar una señal de audio a diferentes transductores, o amplificadores, o incluso ir a la antigua usanza y enviar toda la señal a todos los transductores.
Cada método es ligeramente diferente; sin embargo, todos son bastante sencillos, y este artículo te explicará y esquematizará todos los pasos y métodos.
Cómo cablear altavoces con 4 terminales
Como afiliado, puedo cobrar una parte de las ventas u otra compensación de los enlaces de esta página.
Hay 3 formas de cablear altavoces con 4 terminales y son las siguientes:-
Dejando la barra conductora entre los terminales y conectando un juego de cables
Bicableado
Biamplificación
El proceso es bastante sencillo, y te guiaré por él aquí con un tutorial paso a paso. Te llevaré por el proceso de averiguar qué cable necesitas teniendo en cuenta la impedancia de tus altavoces y la longitud de cable necesaria. Es posible que quieras tomar nota de una o dos cosas porque podrían afectar a la calidad de sonido de tu sistema.
Calcular el calibre y la longitud del cable
Aunque tengas cable de altavoz, primero necesitas saber la longitud correcta y calibre del cable que debes utilizar en función de la impedancia de tus altavoces.
Recuerda que si utilizas un cable demasiado fino o demasiado largo, la resistencia a través de ese cable aumentará, y esa resistencia podría causar una degradación del audio.
Para nuestro ejemplo de trabajo, digamos que tenemos dos altavoces de gama alta con una impedancia de 4 ohmios, y que tienen conexiones bifilares (4 bornes).
La longitud de cable que necesitaremos será de 4,5 m. Así que, consultando nuestra tabla, podemos decir que, como la impedancia de nuestro altavoz es de 4 ohmios y la distancia es de 4,5 m, el calibre del cable que necesitamos es de 18. En nuestro ejemplo de trabajo, ya tenemos este cable de cobre.
Pelar el cable del altavoz
Lo siguiente que tenemos que hacer es pelar los dos extremos del cable de los altavoces, para poder colocarlos en los postes bifilares y conectarlos al amplificador.
Recuerda que, dependiendo de tu configuración, dejarás la barra conductora unida a los terminales y conectarás un juego de cables, o utilizarás el método de bicableado, en el que retiras la barra y utilizas dos juegos de cables (uno para cada transductor). Si no, puedes utilizar el método de biamplificación y conectar los terminales a amplificadores separados.
Si aún no lo has hecho, te aconsejo que compres una herramienta de crimpado profesional para poder pelar el cable correctamente. Son baratísimas y hacen bien el trabajo.
No hay nada peor que intentar quitar el aislamiento del cable y romper parte del cable interno o destrozar parte del cable. Una crimpadora profesional tiene incluso secciones que te permiten pelar distintos calibres de cable.
Conecta un extremo del cable del altavoz a tu amplificador
Lo siguiente que tienes que hacer es conectar uno de los extremos de todos los cables de los altavoces a tu amplificador. Dependiendo de tu amplificador, también tendrá terminales de pinza elástica, bornes de conexión o bornes de bicableado (en nuestro ejemplo, nuestro amplificador tiene bornes de bicableado, y estamos utilizando el método de bicableado).
Los postes estarán codificados por colores, al igual que el cable del altavoz, sin duda. Retira las placas o clavijas puente entre los postes de conexión y conecta los dos juegos de cables de altavoz al amplificador (asegúrate de anotar los postes de graves y los postes de agudos). Fíjate también en la polaridad de los cables que has conectado. Aprieta los bornes.
Conecta el otro extremo del cable de altavoz a tus altavoces
Aquí se aplicará el mismo método. Retira las placas o clavijas de puente de los postes de bicableado y luego inserta el cable para cada uno (asegurándote de comprobar que los cables correctos van a los postes de graves y agudos y que las polaridades de los cables son correctas). Aprieta los postes.
El método puede parecer un poco deslucido; sin embargo, muchas personas utilizan un calibre y una longitud de cable incorrectos porque no saben a qué nivel de impedancia están sus altavoces, lo que provoca una degradación del audio. Luego piensan que tiene algo que ver con la configuración del cableado que han hecho.
Además, uno tiende a volverse perezoso y no prestar atención a dónde van los cables porque parece bastante fácil, cambiando la polaridad de los cables y conectándolos a los postes equivocados.

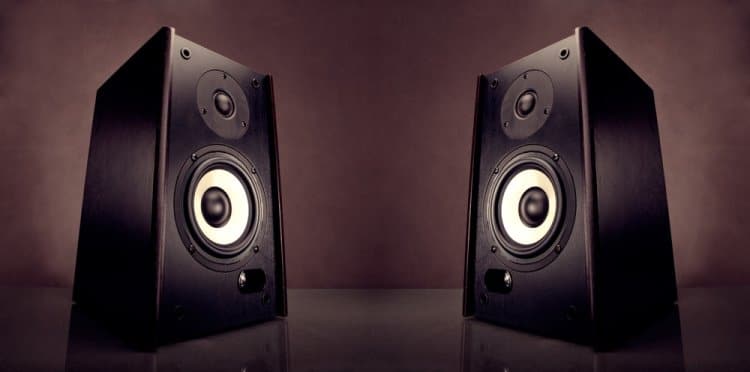

Un altavoz es un transductor electroacústico. Este es un nombre complicado para decir que un altavoz convierte una señal eléctrica de audio en ondas sonoras.
El altavoz más popular hoy en día es un altavoz dinámico. Esto significa que el altavoz necesita algún tipo de amplificación externa para reforzar la señal de audio antes de que llegue al altavoz.
El altavoz dinámico funciona con la misma premisa que los micrófonos dinámicos, pero al revés. Se envía una corriente eléctrica alterna a la bobina móvil del altavoz (se trata de una bobina de alambre que está suspendida entre un campo magnético permanente.
Esto hace que la bobina del altavoz se mueva hacia delante y hacia atrás, lo que a su vez hace que el diafragma del altavoz se mueva hacia delante y hacia atrás, creando ondas sonoras.
Los altavoces suelen estar alojados en una caja, y los materiales con los que esté fabricada desempeñarán un papel esencial en su calidad de sonido.
En lo que respecta a la reproducción de sonido de alta fidelidad, tendrás varios transductores (también denominados controladores de altavoz) montados en la misma caja. Estos controladores (transductores) funcionarán y reproducirán diferentes secciones de la gama de frecuencias del sonido.
Esto es lo que la mayoría de las personas conocen como tweeters, woofers, subwoofers y drivers de rango medio. Cada uno de estos transductores reproducirá frecuencias específicas en función de cómo estén diseñados y estructurados.
Los altavoces de agudos reproducirán frecuencias altas, los altavoces de medios reproducirán frecuencias medias, los woofers reproducirán frecuencias bajas y los subwoofers producirán frecuencias extremadamente bajas.
Como veremos en los apartados siguientes, hay unos cuantos tipos de conexión que nos permiten conectar nuestra señal eléctrica de audio a nuestros altavoces mediante cable de altavoz.
Sin embargo, primero tenemos que tener en cuenta que, dependiendo del diseño del sistema de altavoces, conectarás un cable que recorrerá toda la gama de frecuencias de audio o varios cables para dividir la gama de frecuencias y enviarlas a transductores (controladores) independientes. Aquí es donde entran en juego los terminales de dos y cuatro polos para altavoces.
Diseño del sistema (crossover)
Este tipo de diseño es la forma en que se empezaron a fabricar los terminales de cuatro postes. Un sistema de altavoces con varios transductores utilizará un conjunto de filtros (crossover) para separar la señal de entrada en distintos rangos de frecuencia, según el rango de frecuencia para el que esté diseñado cada transductor.
En consecuencia, cada transductor recibirá potencia sólo en sus frecuencias de funcionamiento. Esto es estupendo porque reducirá la distorsión y las interferencias entre los distintos transductores, garantizando una mayor fidelidad de audio.
Hay dos tipos diferentes de crossovers: los activos y los pasivos. En los crossover pasivos vemos y utilizamos terminales de cuatro polos. Los cruces pasivos son circuitos electrónicos que utilizan una combinación de uno o más inductores, condensadores y resistencias.
Todos estos componentes se combinan de una forma específica para formar una red de filtros. Se colocan entre el amplificador y el transductor, y nos conectamos a ellos mediante terminales de cuatro polos.
Los crossover activos son circuitos de filtrado que dividen la señal de audio en bandas de frecuencia separadas antes de la amplificación. Con este método, necesitas un amplificador para cada paso de banda (un amplificador para los tweeters y otro para los woofers, etc.).
Ahora que entendemos cómo funcionan los altavoces, veamos los distintos tipos de conexión que puedes utilizar. Entonces podremos comprender con nuestro ejemplo práctico cómo conectar el cable de los altavoces a los terminales, y en nuestro ejemplo utilizaremos terminales de cuatro polos.
Los altavoces utilizan terminales o postes como método de conexión. Sin embargo, dependiendo del altavoz y de la finalidad para la que esté diseñado, puede tener y probablemente tendrá otros tipos de conexión, de los que hablaremos más adelante.
Terminales de pinza
Este tipo de terminales se encuentran en altavoces antiguos y básicos. Los cables se sujetan mediante una pinza con resorte. También suelen tener un código de colores negro y rojo para distinguir entre los terminales positivo y negativo.

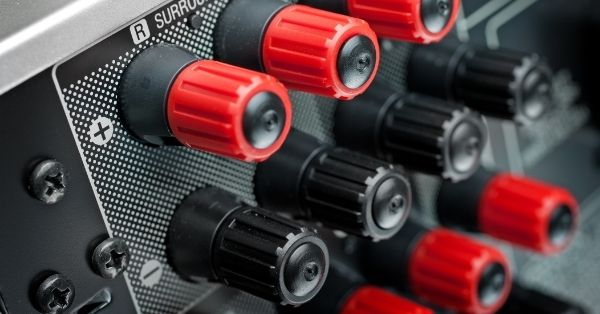

Bornes de conexión
Un poste de atado consiste en un poste con una tapa de atado. Una vez retirada la tapa, podrás ver un agujero que atraviesa el centro de un lado a otro.
Estos postes también suelen tener un código de colores rojo y negro para identificar fácilmente las polaridades. Este tipo de postes pueden estar chapados en oro y vienen equipados con altavoces de gama alta de gran calidad.
Postes bicableados (4 terminales)
Este tipo de postes será similar al de los postes de unión. Una variación puede ser que tengas que pasar el cable por el centro del poste en lugar de por el lateral del mismo.
Los postes bifilares tienen dos juegos de postes, lo que permite al amplificador conectar dos juegos distintos de cables de altavoz. Un juego de cables se utiliza para accionar el transductor de baja frecuencia, mientras que el otro juego se utiliza para accionar los transductores de alta frecuencia. Esto mejora la respuesta de los graves y la suavidad de los agudos.
Estos postes tendrán una barra conductora que une los dos terminales, por lo que sólo necesitarás un cable para conectar ambos transductores a tu amplificador si así lo deseas. Esta es la configuración estándar, en la que ambos transductores reciben la misma señal de audio.
Configuración de bicableado
Esto es cuando quitas la barra conductora y tienes cables separados para cada terminal que van a un amplificador. Esto permite separar las frecuencias mediante el método de cruce, como ya hemos comentado.
Configuración de biamplificación
En este caso se retira la barra conductora y cada terminal se conecta con cables distintos, y cada cable va a amplificadores distintos.
Conectores banana
Los conectores banana son un tipo de conector que puedes comprar y al que puedes conectar el cable de altavoz. Estos conectores no llevan altavoces ni postes.
Se suelen utilizar en situaciones en las que te gustaría que las cosas fueran muy fáciles de usar o porque mueves continuamente los altavoces de un lado a otro (cosa que no deberías hacer).
¿Qué otros tipos de conexiones para altavoces tienes?
Dependiendo del diseño del altavoz y de para qué se utilice, puedes obtener una variedad de conexiones diferentes que van desde conexiones jack de 1/4 pulgada, conexiones XLR, conexiones RCA y conexiones SpeakON.
Estos altavoces suelen tener forma de monitores de estudio, altavoces de estudio, altavoces de megafonía y monitores de escenario.
Por supuesto, puedes utilizar estos tipos de altavoces en tu configuración de cine en casa; sin embargo, todos están diseñados para realizar funciones ligeramente distintas. Además, si tienes estos altavoces con estos tipos de conexiones, tienes que asegurarte de que tu amplificador admite estas conexiones.
De lo contrario, tendrás que intentar construir tú mismo el cable de los altavoces (lo que requerirá ciertos conocimientos y una buena cantidad de tiempo y soldadura). Tendrás que comprar adaptadores de audio que te permitan convertir un tipo de conexión en otro.
Una cosa a tener en cuenta es que, en el mundo digital actual, también tienes tipos de conexión digital en forma de cables S/PDIF. Todos los tipos de conexión comentados aparte del S/PDIF son tipos de conexión analógica, y deberías poder encontrar un conversor de un tipo a otro con bastante facilidad.
Para los amplificadores con conexión S/PDIF, tendrás que conseguir un convertidor de digital a analógico, y también se encuentran fácilmente.
¿Son esos tipos de conexión mejores que el cable de altavoz?
Los tipos de conexión son diferentes y se utilizan para diversas aplicaciones. Las conexiones jack de ¼ de pulgada suelen tener muchas interferencias, sobre todo cuando la longitud del cable es larga. Las conexiones XLR son conexiones balanceadas y son ideales para aplicaciones dentro de un estudio de grabación. Los cables SpeakON se utilizan para grandes sistemas de megafonía que sufren mucho desgaste.
En su mayor parte, el cable de altavoz y la conexión estándar que vienen con tu equipo de audio doméstico son más que adecuados para manejar y rendir con gran calidad, y no habrá necesidad de buscar convertidores y dispositivos que cambien el tipo de conexión porque será innecesario.
Conclusión
Siempre es mejor comprender algo cuando se trata de resolver un problema. Teniendo esto en cuenta, hemos aprendido sobre los altavoces y su funcionamiento. También aprendimos cómo funciona cada transductor en función de su diseño.
Como ahora los terminales de cuatro polos utilizan un diseño cruzado, sabemos que cada cable que conectamos al altavoz alimenta un transductor distinto. De ahí que aprendamos a asociar el cable correcto del amplificador al transductor válido.
Supongamos que no supiéramos ni entendiéramos esto, y que este artículo sólo te diera una guía paso a paso sobre cómo pelar los cables y conectarlos a tu amplificador y altavoces. En ese caso, es posible que te hayas encontrado con algunas zonas problemáticas en las que el amplificador o los altavoces no funcionaban correctamente.
También hemos aprendido que los altavoces pueden tener otros tipos de terminales, e incluso algunos altavoces se construyen con distintos tipos de conexión.
Estos tipos de altavoces se fabrican y diseñan para otras funciones (aún con la capacidad de reproducir música en mente) desde el punto de vista de los estudios de grabación y los sistemas de megafonía.
En definitiva, ahora deberías tener una comprensión completa del funcionamiento de los altavoces y de cómo conectarlos a un amplificador mediante cuatro terminales de poste.
